ZAJD電動調節蝶閥概述

渠工品牌ZAJD系列電動調節蝶閥同屬于電動閥和電動調節閥。連接方式主要有法蘭式和對夾式。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時具有良好的流體控制特性。是工業自動化控制領域中的重要執行單元。電動調節蝶閥通常是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4～20mA信號來完成調節動作。適用于工業自動化經營的管道流量、壓力、溫度的控制，主要應用于石油，化工，造紙，冶金，污水處理等經營部門的氣體，蒸汽，液體輸送管道中介質的調節。

ZAJD電動調節蝶閥主要設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

ZAJD電動調節蝶閥主要技術參數及性能

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	法蘭式、對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

ZAJD電動調節蝶閥執行器技術參數

電源電壓	AC220/380V，50/60Hz
輸出力矩	50N·M～2000N·M
動作范圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附帶手柄操作
限位	電氣、機械二重限位
防護等級	相當于IP-65
防爆等級	ExdII BT4；特殊要求可定制ExdII BT6
位置測量	可選裝開關或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖

ZAJD電動調節蝶閥主要零件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

ZAJD電動調節蝶閥主要性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

ZAJD電動調節蝶閥外形圖


電動調節蝶閥 (法蘭式)	電動調節蝶閥 (對夾式)	電動調節蝶閥 (軟密封)

ZAJD電動調節蝶閥安裝連接尺寸

公稱通經(DN)	主要尺寸					法蘭尺寸
	L	L1/L2	H		H1	1.0MPa			1.6MPa			2.5MPa
	L	L1/L2	硬密封	軟密封	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

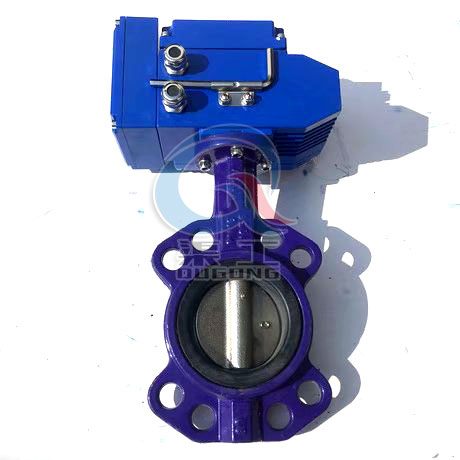

ZAJD電動調節蝶閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZAJD電動調節蝶閥的使用性能、外形結構、安裝尺寸參數、價格，索取 ZAJD電動調節蝶閥說明書及產品選型樣本，請聯系我們。
