雙偏心蝶閥

雙偏心蝶閥 產品概述:

雙偏心蝶閥又名高性能蝶閥。蝶閥驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭、對夾,結構形式可選用單偏心、中線式、雙偏心、三偏心,密封結構可選用軟密封、硬密封,壓力范圍PN0.1-10Mpa,公稱通徑為DN40~2000mm,材質可選用鑄鋼、不銹鋼。

雙偏心蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

雙偏心蝶閥 產品特點

1、雙偏心蝶閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。??
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。??
3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。??
4、蝶板采用框架結構,強度高,過流面積大,流阻小。??
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。??
6、雙偏心蝶閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。??
7、雙偏心蝶閥結構獨特,操作靈活,省力,方便。

雙偏心蝶閥 標準參數表:

公稱通徑 40mm~1200mm
法蘭標準 ISO7005-2?1988
最大工作壓力 1.6MPa
殼體試驗壓力 1.5?倍工作壓力
密封試驗壓力 1.1?倍工作壓力
工作溫度范圍 NBR?閥座?-10oC~80?o?C?、?EPDM?閥座?-20oC~120oC
允許長期使用溫度 NBR?閥座?0oC~60?o?C?、?,EPDM?閥座?0oC~100oC
材料 (?見《可選材料表》部分?)
結構尺寸 ISO5752-88
驅動型式 手柄 50mm~300mm
蝸輪 50mm~1200mm
氣動 50mm~1200mm
電動 50mm~1200mm
表面處理 環氧聚酯涂料?、?尼龍?11?、?烤漆

雙偏心蝶閥 標準規范:

項目名稱 采用標準 可選標準
設計制造驗收 GB/T12238-1989 ISO/DIN10631-91
閥門結構長度 GB/T12221-1989 ISO5752-88
閥門法蘭連接 GB9113-1988 ISO7005.?2
閥門檢驗 GB/T13927-1992 ISO/DIN5208-87
閥門標志 GB12220-1989 ISO5209-87
驅動裝置連接 GB12223-1989 ISO/DIN5211-89
閥門供貨要求 GB/T12252 ————

注:蝶閥不僅符合?ISO,GB?標準,同時也兼容世界其它國家標準?

雙偏心蝶閥 零件材料:

主要零部件 材質 適用規格 主要零部件 材質 適用規格
閥體 球墨鑄鐵?灰鑄鐵?鑄鋼?不銹鋼 50mm~1200mm
50mm~1200mm
50mm~300mm
50mm~300mm
閥桿 不銹鋼?410?不銹鋼?316?不銹鋼?304?碳鋼鍍鎳磷 50mm~1200mm
50mm~1200mm
50mm~1200mm?50mm~1200mm
閥板 不銹鋼?CF8?不銹鋼?CF8M
球墨鑄鐵鍍鎳磷?球墨鑄鐵覆尼龍
50mm~600mm
50mm~600mm
50mm~1200mm
50mm~1200mm
閥座 丁腈橡膠?NBR?乙丙橡膠?EPDM?氟橡膠?VITON
硅橡膠?SEP?耐熱?EPDM?耐磨?EPDM?PTFE
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~600mm



雙偏心蝶閥密封面適用介質、溫度推薦表:

A?非常適用?B?適用?C?有限適用?D?不適用

密封副材質 適用溫度 介質類型及適用程度 突出特性
淡水 海?水 鹽?類 強?堿 弱?堿 強?酸 弱?酸 天?然?氣 醇?類 空?氣 蒸?汽 油?類 食?品
閥座 丁腈 -12oC~82oC A A A B A D B A C A D A B 耐油
三元乙丙 -35oC~135oC A A A A A C A B B A A C A 耐老化
耐腐蝕三元乙丙 -35oC~160oC
A

A

A

A

A

A

A

B

B

A

A

C

A
耐腐蝕?、?耐老化
氟橡膠 -23oC~135oC A A A A A C A A C A A A A 耐高溫?、?耐腐蝕
聚四氟乙烯 -10oC~150oC A A A C A A A A A A A A A 耐腐蝕?、?耐高溫
蝶板 球鐵電鍍 -30oC~350oC B D C D C D C B A B A A C 耐熱
球鐵尼龍覆層 -30oC~100oC
A

A

A

A

A

D

A

A

C

A

D

A

A
抗蝕?、?耐磨
鋁青銅 -273oC~232oC A B C D C D B A A A A A C 耐熱?、?耐腐蝕
不銹鋼 -268oC~316oC A B C C B C A A A A A A A 耐高溫?、?耐腐蝕

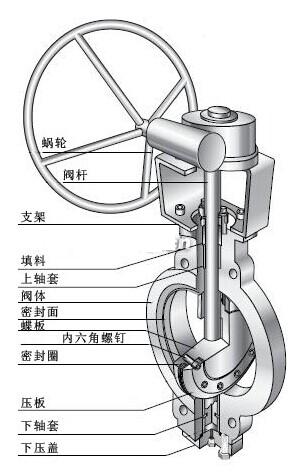

雙偏心蝶閥 結構圖:

雙偏心蝶閥結構圖
雙偏心蝶閥結構圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多雙偏心蝶閥的使用性能、外形結構、安裝尺寸參數、價格,索取 雙偏心蝶閥說明書及產品選型樣本,請聯系我們
