電動壓力調節閥控制系統

電動壓力調節閥控制系統 概述

上海渠工閥門管道工程有限公司設計的電動壓力調節閥控制系統,是由電動調節閥、壓力變送器、壓力調節儀組成,可以完成現代工業過程中對管道壓力的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。主要適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。
使用范圍:壓力控制系統,已在蒸汽管道、天然氣管道控制壓力上得到了普遍使用。在工廠生產制造改裝自動壓力控制系統上取得了重要的突破,形成了一套智能化、專業化的控制系統。

電動壓力調節閥控制系統 工作原理

以氣體或液體管道或容器中的壓力作為被控制量的反饋控制系統。在許多生產過程中,保持恒定的壓力或一定的真空度常是正常生產的必要條件。很多化學反應需要在恒壓下進行,為保持流量不變也常需要控制主壓力源的壓力恒定。根據不同應用場合,壓力控制可采用不同的方式。當控制性能要求不高時,可采用比較簡單的控制裝置,如壓力調節閥等。對性能要求較高或生產過程比較復雜,宜采用壓力控制系統。壓力控制系統的結構是閉環的,由壓力傳感器、壓力控制器和調節閥組成。

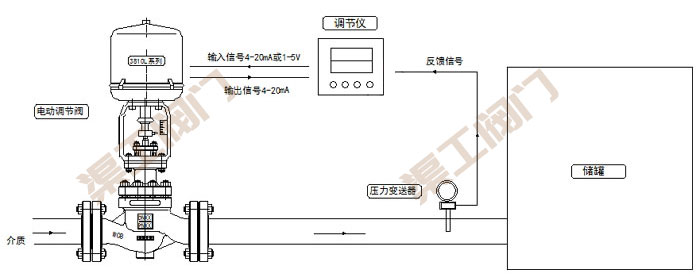

電動壓力調節閥控制系統 原理圖

電動壓力調節閥控制系統 原理圖
電動壓力調節閥控制系統 原理圖

電動壓力調節閥控制系統 閥門技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程(mm) 16 25 40 60 100
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
流量特性 等百分比
配置執行器類別 3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓:220V、380V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

電動壓力調節閥控制系統 調節閥性能參數

項目 指標值
基本誤差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

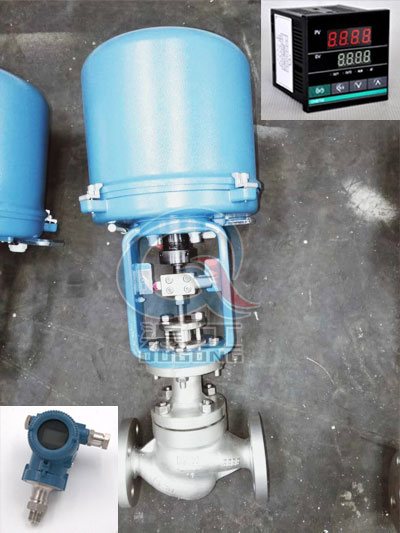

電動壓力調節閥控制系統 實物圖

電動壓力調節閥控制系統實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多電動壓力調節閥控制系統的使用性能、外形結構、安裝尺寸參數、價格,索取 電動壓力調節閥控制系統說明書及產品選型樣本,請聯系我們
