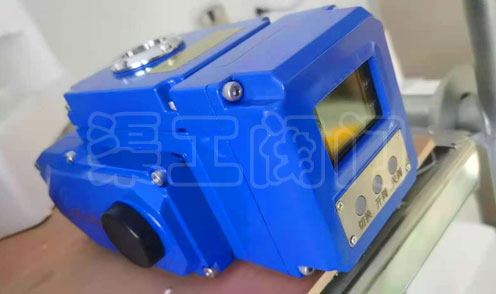

Q型部分回轉閥門電動執行器是適用于蝶閥、球閥、旋塞閥和風門擋板等做90º回轉的閥門。Q為一體式，DQ為疊加式（Z型電裝加二級減速器）。用于控制閥門的開啟、關閉或調節，可遠距離控制，也可現場操作。Q型部分回轉電動執行器也可用于電力、冶金、石油化工、食品、紡織、織紙、水廠和污水處理等部門。按使用環境分：Q、DQ為戶外型，QB為隔爆型，QZ為整體型，QT為調節閥。
一體式的結構：Q和QB型電裝由閥門專用電機、減速器、行程控制機構、轉矩限位機構、開度指示機構、手輪、機構限位機構等組成。QB是在Q的基礎上增加了隔爆面，采用隔爆接線盒和隔爆型電動機。Q型的傳動原理見圖，整體型電裝是在Q普通型電裝基礎上派生而成。
疊加式的結構：DQ型電裝由廠生產的Z型電裝加二級減速器組成。按其使用的Z型電裝，分為DQW戶外型（用Z的戶外型）；DQB隔爆型（用Z的隔爆型）。
1、不得在易爆環境下拆去電氣箱帶電調試電動裝置，打開電氣箱時，須先切斷電源；
2、開度機構窗不得與硬物碰撞；
3、不得在陰雨天于戶外打開電氣箱蓋、電機等密封部位；
4、檢查維修后，須將電氣箱罩、電機及其它密封部位蓋嚴緊固，以防雨水、、潮氣進入，造成電器元件失效及零件銹蝕；
5、安裝或重裝后，首次電動操作，須使閥門處于中間位置檢查開、關方向，須按調試要求進行逐項調試，檢查維修后，才能投入使用。
6、本裝置系用閥門專用三相異步電動機，額定持續工作時間不超過10分鐘，安裝調試時須注意，以防電機過熱。
7、當閥門很少使用時，應制訂定期啟動裝置的制度。
| 型號 |
輸出 轉速 N.m |
輸出 轉速 r/min |
上限閥 桿直徑 mm |
疊加減速器 |
配用Z型 電裝型號 |
電動機 |
手動 速比 |
備 注 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 速比 | 功率KW | 額定電流A | |||||||
| Q 5 | 50 | 1/2 | 22 | / | / | / | 0.03/0.06 | 0.3/0.48 | 88 | 一體式結構 |
| Q 10 | 100 | 1/2 | / | / | / | 0.06/0.09 | 0.48/0.60 | |||
| Q 20 | 200 | 1/2 | 28 | / | / | / | 0.09/0.12 | 0.60/0.70 | ||
| Q 30 | 300 | 1/2 | / | / | / | 0.12/0.18 | 0.70/0.95 | |||
| Q 60 | 600 | 1/2 | 42 | / | / | / | 0.18/0.25 | 0.95/1.30 | 74 | |
| Q 90 | 900 | 1/2 | 50 | / | / | / | 0.25/0.37 | 1.30/1.6 | ||
| Q 120 | 1200 | 1/2 | / | / | / | 0.37/0.55 | 1.6/2.4 | |||
| Q 200 | 2000 | 0.5/1 | 60 | / | / | / | 0.37/0.55 | 1.6/2.4 | 67 | |
| Q 250 | 2500 | 0.5/1 | / | / | / | 0.55/0.75 | 2.4/3.0 | |||
| Q 300 | 3000 | 0.5/1 | / | / | / | 0.55/0.75 | 2.4/3.0 | |||
| Q 400 | 4000 | 0.5/1 | / | / | / | 0.55/0.75 | 2.4/3.0 | |||
| Q500 | 5000 | 0.5 | / | / | / | 0.75 | 3.0 | |||
| DQ 600 | 6000 | 0.375 | 80 | JW120 | 48 | Z30-18/20 | 0.55 | 2.4 | 48 | 疊加結構 |
| DQ 800 | 8000 | 0.44 | 100 | JW150 | 54 | Z45-24/20 | 1.1 | 3.4 | 54 | |
| DQ 1000 | 10000 | 0.44 | 100 | JW150 | 54 | Z60-24/20 | 1.5 | 4.5 | 54 | |
| DQ 1200 | 12000 | 0.44 | 100 | JW150 | 54 | Z60-24/20 | 1.5 | 4.5 | 54 | |
| DQ 1600 | 16000 | 0.40 | 120 | JW180 | 60 | Z90-24/20 | 2.2 | 6.5 | 60 | |
| DQ 2000 | 20000 | 0.40 | 120 | JW180 | 60 | Z120-24/20 | 3.0 | 9 | 60 | |
| DQ 3200 | 32000 | 0.26 | 160 | JW280 | 68 | Z180-18/20 | 4.0 | 11 | 1700 | |
| DQ 4000 | 40000 | 0.26 | 160 | JW280 | 68 | Z180-18/20 | 4.0 | 11 | 1700 | |
| DQ 6300 | 63000 | 0.26 | 180 | JW400 | 68 | Z250-18/20 | 5.5 | 14 | 1700 | |
| DQ8000 | 80000 | 0.26 | 180 | JW400 | 68 | Z350-18/20 | 7.5 | 19 | 170 | |
| 序號 | 故障 | 原因 | 排除方法 |
|---|---|---|---|
| 1 | 電機起不動 |
電源線脫開 控制線路故障 行程或力矩機構失靈 |
檢查電源線 排除線路故障 排除行程或力矩機構故障 |
| 2 | 輸出軸旋向不符合規定 | 電源相序接反 | 調換任意兩電源線 |
| 3 | 電機過熱 |
連續工作時間太長 電機與電裝不配套 一相斷開 |
停止運行，使電機冷卻 檢查配套情況 檢查電源線 |
| 4 | 動行中電機停轉 |
電裝過載力矩控制器動作 閥門有故障 |
增大整定力矩 檢查閥門 |
| 5 | 閥門到位后電機不停轉或燈不亮 |
行程或力矩機構有故障 行程控制器調整不當 |
檢查行程或力矩控制機構 重調行程控制機構 |
| 6 | 遠方無閥位信號 |
遠傳電位器故障 電位器齒輪緊定螺釘松動 |
檢查更換電位器 擰緊電位器齒輪緊定螺釘 |
