ZAJQ電動調節球閥

ZAJQ電動調節球閥 概述

渠工品牌ZAJQ系列電動調節球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。調節型電動球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點,通常用于密封要求嚴格的場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質,廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動調節球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉,旋轉90°即可全關全開,與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。

ZAJQ電動調節球閥 主要技術參數及性能

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
允許壓差(MPa) 公稱壓力
閥體形式 兩段式閥體
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
連接形式 法蘭、對夾、焊接、螺紋
閥芯形式 "O"型球型閥芯
流量特性 近似快開特性
泄露量Q 按GB/T4213-92,小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%
可調范圍 250:1 350:1
配置執行器型號 HR、3610R、HQ、PSQ
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)

ZAJQ電動調節球閥 執行器技術參數

電源電壓 AC220/380V,50/60Hz
輸出力矩 50N·M~2000N·M
動作范圍 0~90° 0~360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°~60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4;特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖

ZAJQ電動調節球閥 主要零件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

ZAJQ電動調節球閥 外形圖

電動調節球閥(配HQ執行器) 電動調節球閥(配HR執行器) PN4.0-6.3MPa法蘭形式
電動調節球閥(配HQ執行器) 電動調節球閥(配HR執行器) PN4.0-6.3MPa法蘭形式

ZAJQ電動調節球閥 安裝連接尺寸

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 配HR 275 280 287 312 312 325 335 365 400 420 440 470 545 580
配HQ 360 370 380 392 392 415 425 445 490 510 530 560 635 670
W 157 157 157 157 208 208 256 256 256 256 256 256 380 380
PN1.6MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30 12-22 16-33
PN6.3MPa法蘭連接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36

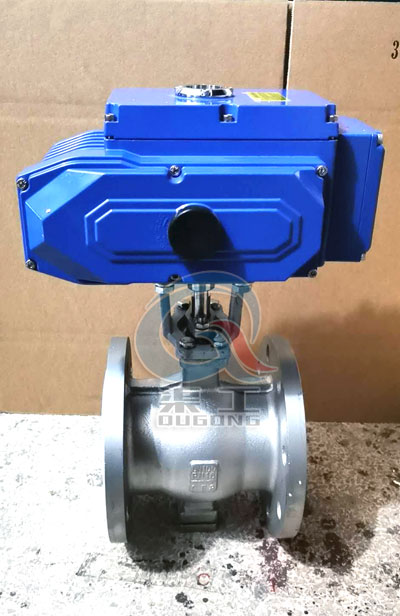

ZAJQ電動調節球閥 實物圖

ZAJQ電動調節球閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多ZAJQ電動調節球閥的使用性能、外形結構、安裝尺寸參數、價格,索取 ZAJQ電動調節球閥說明書及產品選型樣本,請聯系我們
