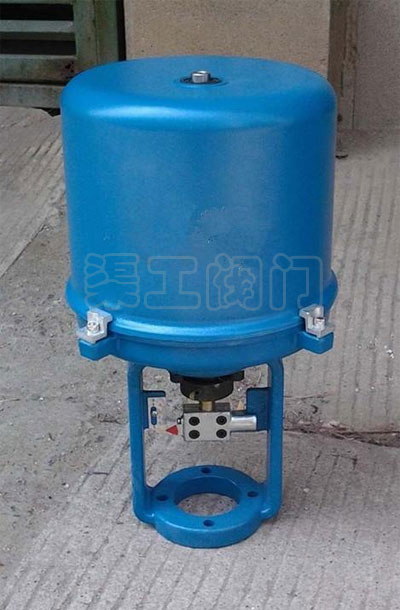

3810L/3610L直行程電子式電動執行器，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用導電塑料電位器、精度高、壽命較長等特點，可與多種角行程調節機構組合成性能較好的電動調節閥。因此被應用于冶金、發電、石化、造紙、輕工及環保等工業部門。
1、執行器設計有伺服系統（不用另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源便可工作。內設接線端子，接線較為簡便。
2、執行器的關鍵部件─控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小。
3、驅動量的反饋檢測采用導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會及時發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6、用狀態選擇開關可以設定（正、反動作）。
7、用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能使閥芯自鎖。
10、采用同步皮帶傳動，減少噪音。
11、保護功能，額定負載時，能實行狀態自鎖，故障發生時，能及時起動保護，并可反向運行取消保護。
電源：AC220±50%，50HZ。
耗電功率（額定負載時）
規格A型執行器 50VA；
規格B型執行器 150VA；
規格C型執行器
220VA。
輸入信號：DC4～20mA或DC1～5V。
輸出信號：DC4～20mA（負載電阻500Ω以下）。
控制精度：基本誤差：±1%
回差≤1%
死區≤1%
工作行程調整范圍：“零點”±25%“行程”20%～100%
外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
| 機型 | 普通型（S型）執行器 | 隔爆型（X型）執行器 |
|---|---|---|
| 電源電纜 | 3芯S=1.5mm2 | 3芯S=1.5mm2 外徑φ9±1 |
| 信號電纜 | 4芯S=1.5mm2 | 4芯S=1.5mm2 外徑φ11±1 |
| 電纜引入口 | 2-PF(G1/2) | 可安裝保護套管PF3/4（G3/4） |
環境條件
| 環境條件 | 普通型（S型）執行器 | 隔爆型（X型）執行器 |
|---|---|---|
| 環境溫度 | 無空間加熱器-10℃～60℃ | -10℃～40℃ |
| 有空間加熱器-35℃～60℃ | ||
| 相對濕度 | 95%以下 | 45%～85% |
| 環境氣體 | 無腐蝕氣體 | |
| 機械振動 | 1.5g以下 | |
| 機型 | 普通型（S型）執行器 | 隔爆型（X型）執行器 |
| 電源電纜 | 3芯S=1.5mm2 | 3芯S=1.5mm2 外徑φ9±1 |
| 信號電纜 | 4芯S=1.5mm2 | 4芯S=1.5mm2 外徑φ11±1 |
| 電纜引入口 | 2-PF(G1/2) | 可安裝保護套管PF3/4（G3/4） |
保護等級
IP55。隔爆等級Exd Ⅱ BT4。
過載保護
規格A、B型執行器可任選，但要配規格C型執行器。
| 型號 | 額定輸出力N | 速度mm/s | 上限行程 |
|---|---|---|---|
|
381LSA-08 381LXA-08 |
800 800 |
4.2 4.2 |
30 |
|
381LSA-20 381LXA-20 |
2000 2000 |
2.1 2.1 |
|
|
381LSB-30 381LXB-30 |
3000 3000 |
3.5 3.5 |
60 |
|
381LSB-50 381LXB-50 |
5000 5000 |
1.7 1.7 |
|
| 381LSC-65 | 6500 | 2.8 | 100 |
| 381LSC-99 | 10000 | 2.0 | |
| 381LSC-160 | 16000 | 1.0 |
訂貨時應詳細說明以下條件：
1、產品基本型號；
2、支架代號或配調節閥通徑，支架可根據用戶需要訂貨；
3、是否帶空間加熱器；是否帶過載保護。
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多3810L/3610L直行程電動執行器的使用性能、外形結構、安裝尺寸參數、價格，索取
3810L/3610L直行程電動執行器說明書及產品選型樣本，請聯系我們。
