HQ系列電動執行器

HQ系列電動執行器 產品概述

“HQ”系列電動執行器、隔爆型電動執行器主要應用于石油、化工、水處理、造紙、電站、供熱,輕工等各行業中。它以380V/220V/110V交流電源為驅動。以4-20mA電流信號或0-10V DC 電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,上限輸出扭距達3000Nm。

HQ系列電動執行器 主要特點

1.殼體-殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強,防護等級為IP67,NEMA4和6,并有IP68和防爆型供選擇。

2.電機-全封閉式鼠籠式電機,體積小,扭距大,慣性力小,絕緣等級為F級,內置熱保護開關,可防止損壞電機。

3.手動結構-手輪的設計省力、體積小。不通電時,扳動離合器手柄可進行手動操作。通電時,離合器自動復位。

4.指示器-指示器安裝在中心軸上,可以觀察閥門位置。透鏡采用凸出鏡設計,不積水,觀察更方便。

5.干燥器-用來控制溫度,防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥。

6.限位開關-機械、電子雙重限位。機械限位螺釘可調;電子限位開關由凸輪機構來控制,簡單的調整機構能方便地設定位置,且不受手輪過量的影響。

7.扭距開關-(HQ-010除外)可提供過載保護,防止損壞電機。(出廠前已設定好,請用戶不要隨意更改設置)

8.自鎖-精密的雙蝸輪蝸桿機構可高效傳輸大扭距,噪音低(上限50分貝),壽命較長有自鎖功能,防止反轉,傳動部分穩定性好,不用再加油。

9.防脫螺栓-拆除外殼時,螺栓附在殼體上,不易脫落。

10.安裝-底部安裝尺寸符合ISO5211標準,驅動軸套可拆下根據需要進行加工,適應性好。可以垂直安裝,也可以水平安裝。 11.線路-控制線路符合單相或三相電源標準,線路布置緊湊合理,接線端子可適合多種附加功能的要求。

12.蝸輪-采用凹輪設計,與蝸桿的接觸面大,傳輸扭距大,平衡且不易磨損,使用壽命較長。

13.PCU板-結構緊湊合理,將PCU板內置于機殼內。

HQ系列電動執行器 主要技術參數

型號 上限輸出扭距 動作時間

60/50HZ
上限軸徑 電機F級 額定電流(A)50HZ 手輪轉數 重量
單相 三相
N·m 90° mm W 110V 220V 380V 440V N kg
HQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10 7.4
HQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11 13
HQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11 13
HQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5 23
HQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5 24
HQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24
HQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29
HQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29
HQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78
HQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78

HQ系列電動執行器 標準件

外殼 防水級別 IP67,NEMA4 and 6
電機電源 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制電源 110/220V AC 1PH,50/60 Hz, ±10%
電機 鼠籠式異步電動機
限位開關 2 X 開/關, SPDT,250V AC 10A
輔助限位開關 2 X 開/關, SPDT,250V AC 10A
扭距開關 開/關 ,SPDT,250V AC 10A
行程 90°±10°
失速保護/操作溫度 內置熱保護,開150℃ ±5℃ /關 97℃  ±15℃
指示器 連續的位置指示
手動操作 機械離合機構
自鎖裝置 蝸輪,蝸桿機構提供自鎖
機械限位 2個外部調整螺栓
干燥器 7-10W (110/220V AC)防冷凝
接線孔 2個PF 3/4”
環境溫度 -20℃--+70℃
潤滑 鋁基潤滑脂(EP 型)
材料 鋼,鋁合金,鋁青銅,聚碳酸脂
環境溫度 上限90% RH
抗震性能 X Y Z 10g,0.2~34 Hz,30分鐘
外涂層 干粉,環氧聚酯

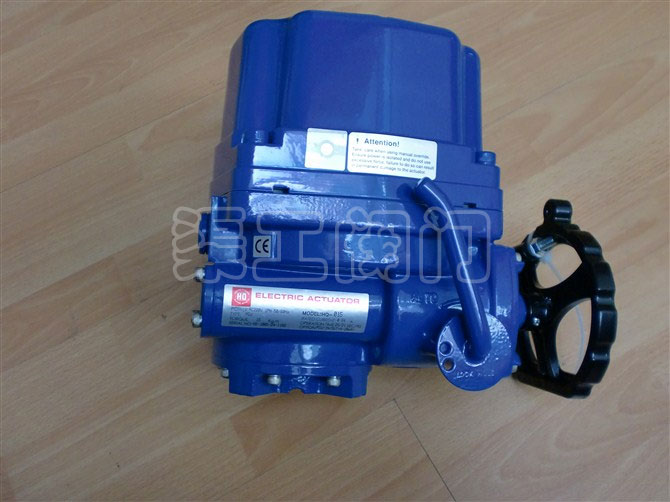

HQ系列電動執行器 實物圖

HQ系列電動執行器實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多HQ系列電動執行器的使用性能、外形結構、安裝尺寸參數、價格,索取 HQ系列電動執行器說明書及產品選型樣本,請聯系我們
