衛生級氣動球閥

衛生級氣動球閥 概述

衛生級氣動球閥是由高精度氣動執行器與快裝球閥裝配組成,也稱為氣動快裝球閥,流道經過精密拋光和除菌處理,采用了全包的F4密封,沒有死角且容易清洗,常用于食品行業,又稱食品級氣動球閥。衛生級氣動球閥閥體采用不銹鋼精制而成,流道內壁0.5um(240Grit)電子拋光,保持流體暢通無阻。密封面采用的全包PTFE沒有死角,從而實現衛生標準。衛生級氣動球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

衛生級氣動球閥 主要技術參數及性能

AT、GT、ST氣動執行機構技術參數 閥 體 參 數
類 型 雙作用活塞式、彈簧復位式 公稱通徑 15~102mm
氣源壓力 雙作用:2-8bar/單作用:4-8bar 公稱壓力 PN1.0MPa
輸出力矩 雙作用:4N·M~10560N·M 閥軸材質 不銹鋼
單作用:7N·M~2668N·M 閥體材質 304/316/316L不銹鋼
工作溫度 常溫型:-20℃~80℃(丁腈橡膠O型圈) 球體材質 304/316/316L不銹鋼
高溫型:-20℃~160℃(氟橡膠O型圈) 閥座密封 PTFE
動作范圍 0~90°±5° 溫 度 PTFE≤180℃
接口螺紋 GTD40~GTD83/ATD50~ATD88 G1/8″ 連接方式 快裝式、焊接式、螺紋式
GTD110~GTD350/ATD100~200 G1/4″ 適用介質 啤酒、葡萄酒、生物工程、食品、制藥、飲等
閥位信號 定位器:4~20mA/回信器:全開全關信號 特 點 安全衛生,密封好、使用壽命長

衛生級氣動球閥 主要外形圖

衛生級氣動球閥主要外形圖
衛生級氣動球閥 主要外形圖

衛生級氣動球閥 主要外形連接尺寸

通徑Ø G L1 L D H
15 34 130 100 12.7 152
20 50.5 130 100 17.2 156
25 50.5 140 120 25 180
32 50.5 140 130 31.8 208
38 50.5 140 150 35.6 218
51 64 170 200 48.6 226
63 77.5 186 210 60.3 240
76 91 186 220 72.9 286
89 106 225 260 88.9 298
102 119 254 320 101.6 336

衛生級氣動球閥 安裝使用說明

1、本閥門安裝前,應將管道及閥門清洗干凈,密封面處不得有劃傷痕和污物,以免產生內漏或減少產品的使用壽命。
2、安裝時須仔細核對卡箍連接型號是否一致,焊接外徑是否符合標準,卡箍與該閥連接處應安裝專用密封圈,使該閥與管道連接密封可靠。水平管道、垂直管道均可安裝。
3、衛生級快裝氣動球閥安裝完成通入壓力介質時,轉動手柄90°檢查內外密封,如無滲漏現象,即可投入正常使用。
4、使用過程中如發現球閥關閉時,內部仍有滲漏現象,須更換密封圈,重新正確安裝后再投入使用。
5、該球閥一般用于接通及斷開介質,也可以用于調節流量,但不要將衛生級快裝氣動球閥安裝于要求嚴格調節介質流量太小的管道和設備中。

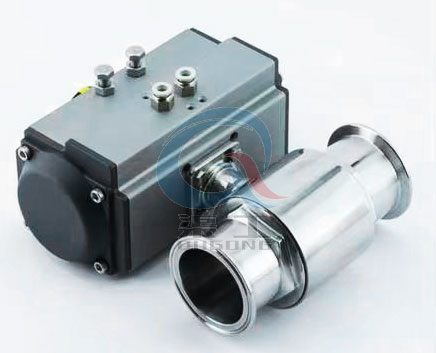

衛生級氣動球閥 實物圖

衛生級氣動球閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多衛生級氣動球閥的使用性能、外形結構、安裝尺寸參數、價格,索取 衛生級氣動球閥說明書及產品選型樣本,請聯系我們
