氣動偏心半球閥

氣動偏心半球閥 概述

氣動偏心半球閥屬于角行程氣動閥,利用偏心閥體,偏心球體和閥座,閥桿作旋轉運動時在共同軌跡自動定心,關閉過程中越關越緊,完全達到良好的密封目的。閥門的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封面始終磨損的問題,非金屬彈性材料被嵌入金屬座中,閥座金屬面受到良好的保護。閥芯的回轉中心不與旋轉軸同心,可減少磨損,延長使用壽命,閥芯后部設有一個導流翼,有利于流體穩定流動,氣動偏心調節閥具有良好的穩定性。其次,還有流量大,可調范圍廣等特點。可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。也可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關,廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

氣動偏心半球閥 特點

(1)流體阻力小,全通徑的氣動球閥基本沒有流阻。
(2)結構簡單、體積小、重量輕。
(3)緊密可靠。有兩個密封面,而且目前球閥的密封面材料廣泛使用各種塑料,密封性好,能實現完全密封。在真空系統中也已廣泛使用。
(4)操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
(5)維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
(6)在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
(7)適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力兼可應用。
(8)由于氣動偏心半球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中。

氣動偏心半球閥 主要技術參數及性能

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流
量系數
KV
全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允許壓差(MPa) ≤公稱壓力
閥體形式 整體鑄造球形體
閥芯形式 偏心旋轉閥芯(帶導流翼)
流量特性 近似等百分比
動作范圍 全開60°
泄露量Q 軟密封VI級、硬密封IV級,符合ANSI B16.104標準
基本誤差 ±1%
回差 ±1%
死區 ≤1%
可調范圍 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
配置執行機構 GT、AT、ST、SR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4~20mA模擬量信號控制

氣動偏心半球閥 執行器技術參數

執行器型號 GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動偏心半球閥 主要零件材料

零件名稱 材料
閥體、閥蓋 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維+PTFE、對位聚苯
填料 V型PTFE、柔性石墨

氣動偏心半球閥 主要設計標準

設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

氣動偏心半球閥 主要外型圖

氣動偏心半球閥 (法蘭式) 氣動偏心半球閥 (法蘭式)
氣動偏心半球閥 (法蘭式) 氣動偏心半球閥 (對夾式)

氣動偏心半球閥 主要外形連接尺寸

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 法蘭式 102 102 114 124 143 165 194 213 229 243 297 338
對夾式 62 62 62 75 80 100 115 130 160 200 240 334
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 293 312 317 360 393 423 482 568 610 755 / /
A 140 164 164 190 210 247 276 348 378 524 / /
PN1.6MPa法蘭連接尺寸
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
n-Φd 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 115 140 150 165 185 200 235 270 300 360 425 485
D1 85 100 110 125 145 160 190 220 250 310 370 430
D2 65 76 84 99 118 132 156 184 211 274 330 389
n-Φd 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30

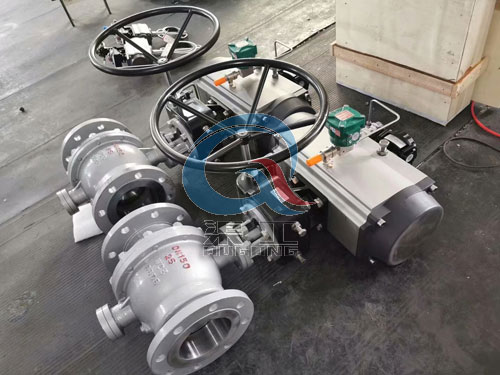

氣動偏心半球閥 實物圖

保溫氣動球閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動偏心半球閥的使用性能、外形結構、安裝尺寸參數、價格,索取 氣動偏心半球閥說明書及產品選型樣本,請聯系我們
