固定式氣動球閥

固定式氣動球閥 產品概述

固定式氣動球閥適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了綜合考慮。固定式氣動球閥與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封因而安裝沒有流向限制。本閥中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲入不銹鋼圈內,鋼圈后部設有彈簧保證閥座緊貼球體,保持密封。上下閥桿均設有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。固定式氣動球閥采用全通徑的結構使閥門流量孔么與管線內徑一致,以便管線清掃。

固定式氣動球閥 產品特點

(1)固定式氣動球閥采用固定球設計,相對運動部位均采用磨擦系數極小自潤滑材料,因而操作扭矩小,此外密封潤滑脂的長期密封,使得操作更加靈活。
(2)固定式氣動球閥采用全通徑或縮徑設計,流通阻力小,便于管線清掃。
(3)固定式氣動球閥增加了預緊力彈簧,使得球閥具有自動泄壓功能。
(4)球閥都有兩個可動密封座,兩個方向都能密封,因而安裝時不需考慮介質的流向。
(5)具有防火防靜電結構,在閥桿與閥體及閥桿與球體之間設置導電彈簧,避免靜電打火點燃易燃介質。確保系統安全。
(6)耐火結構雙重保護,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

固定式氣動球閥 主要技術參數及性能

公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
公稱壓力(MPa) PN1.0、2、4.0、6.4、10.0MPa;ANSI 150 300 600 900LB
閥體形式 兩段式鑄造閥體
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接形式 法蘭式
流量特性 近似快開型
泄漏量 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄露)
可調范圍 250:1 250:1
基本誤差 帶定位器:小于全行程的±2%
死區 帶定位器:小于全行程的±2%
適用溫度 PTFE≤180℃;PPL≤280℃;金屬密封≥300℃
配置執行機構 GT、AT、ST、SR系列單雙作用氣動執行器
控制方式 開關兩位控制,4~20mA模擬量控制

氣動固定式球閥 執行器技術參數

執行器型號 GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

固定式氣動球閥 主要零件材料

公稱通徑(mm) DN50~700
公稱壓力PN(MPa) 1.6 2.5 4.0
公稱壓力
PS(MPa)
強度試驗 2.4 3.8 6.0
密封試驗 1.8 2.8 4.4
材料\材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球 體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥 桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯 硬質合金
填 料 聚四氟乙烯 柔性石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃ - 300℃
執行器 型 號 AW/DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力 0.4-0.7MPa
執行標準 設計制造 結構長度 法蘭尺寸 壓力溫度 試驗檢驗
GB12237 GB12221 GB9113 GB9131 GB13927

固定式氣動球閥 外形圖

固定式氣動球閥 (配AT執行器) 固定式氣動球閥 (配AW執行器)
固定式氣動球閥 (配AT執行器) 固定式氣動球閥 (配AW執行器)

固定式氣動球閥 安裝連接尺寸

公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
L 216 241 283 305 356 394 457 533 610 686 762 914 1067 1245
H 配AT 325 335 365 400 420 440 470 配AW執行器
H 260 293 323 383 468 510 655 配AW執行器
H1 102 114 127 152 184 219 273 360 395 430 470 580 700 800
L1 配AT 190 210 247 276 348 378 524 配AW執行器
PN1.6MPa法蘭尺寸
D 165 185 200 220 250 285 340 405 460 520 580 715 840 910
D1 125 145 160 180 210 240 295 355 410 470 525 585 770 840
D2 99 118 132 156 184 211 266 319 370 429 480 609 720 794
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-33 20-36 24-36
PN2.5MPa法蘭尺寸
D 165 185 200 235 270 300 360 425 485 555 620 730 845 960
D1 125 145 160 190 220 250 310 370 430 490 550 660 770 875
D2 99 118 132 156 184 211 274 330 389 448 503 609 720 820
n-φd 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30 16-33 16-36 20-36 20-39 24-42

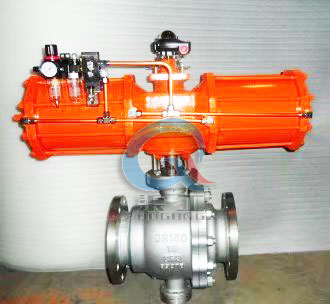

固定式氣動球閥 實物圖

固定式氣動球閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多固定式氣動球閥的使用性能、外形結構、安裝尺寸參數、價格,索取 固定式氣動球閥說明書及產品選型樣本,請聯系我們
